液壓鏟片機工作原理圖解：從動力傳輸?shù)綀?zhí)行動作
信息來源：www.bjxjw.cn 發布時間：2025.06.19

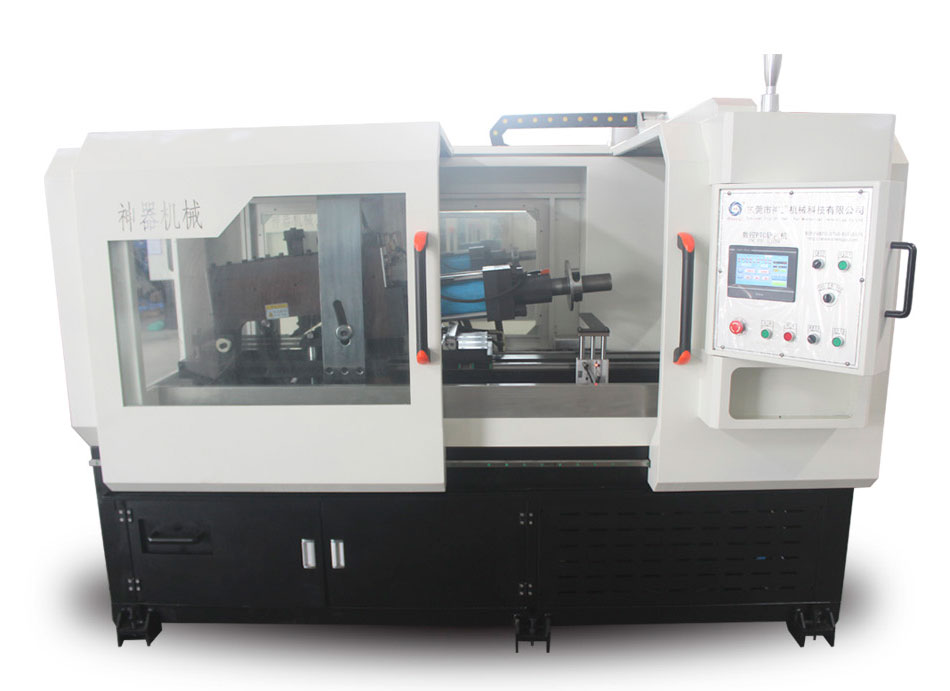

液壓鏟片機的工作原理基于液壓傳動技術，通過流體壓力實現機械能的轉換與控制。以下是其工作流程的解析：
一、動力傳輸階段
1. 動力源：柴油發動機或電動機提供初始機械能，驅動液壓泵（多為齒輪泵或柱塞泵）高速旋轉；
2. 能量轉換：液壓泵將機械能轉化為液壓能，輸出高壓油流（壓力可達20-35MPa），形成系統動力基礎。
二、液壓控制階段
1. 閥組調控：多路控制閥組作為"液壓樞紐"，接收操作指令后：
- 通過比例閥調節流量與方向
- 安全閥限制大壓力（防過載）
- 負載敏感閥動態匹配執行機構需求
2. 管路傳輸：高壓油經強化鋼管/軟管輸送至執行元件，橡膠密封件確保系統無泄漏。
三、執行機構動作
1. 油缸驅動：
- 雙作用液壓缸（鏟斗油缸/動臂油缸）接收高壓油
- 活塞桿在壓差作用下直線運動（推力可達數十噸）
- 通過連桿機構將直線運動轉為鏟斗的弧線切削動作
2. 回轉系統：
- 液壓馬達驅動回轉支承
- 制動閥實現停位（誤差＜1°）
- 緩沖閥消除慣性沖擊
四、能量回收與散熱
1. 回油管路將低壓油導回油箱
2. 風冷/水冷散熱器維持油溫在50-70℃
3. 蓄能器存儲多余壓力能，提升響應速度
該液壓系統通過帕斯卡原理實現力量放大，1MPa壓力可產生約10kg/cm2的作用力。電子控制單元（ECU）在現代機型中集成壓力/位移傳感器，實現動作精度±2mm的控制。系統效率可達85%，遠超傳統機械傳動，特別適合重載、變速工況。
